Cách đo độ dốc bằng DWG FastView

DWG FastView là một công cụ CAD đơn giản để làm việc với các tệp CAD. Công cụ này KHÔNG trực tiếp tính toán "độ dốc" (dù là phần trăm hay tỷ lệ) nhưng bạn có thể đo góc và đường thẳng tự do, sau đó tự tính độ dốc.

Trong phần mềm CAD, chúng ta thường lấy góc hoặc độ dài hai cạnh trước, sau đó chuyển đổi các giá trị này thành độ dốc cần thiết thông qua các phép tính đơn giản. Hãy cùng phân tích từng bước một.

Bước 1: Mở tệp DWG của bạn

Mở DWG FastView (trên máy tính hoặc điện thoại của bạn).

Bước 2: Đo góc (Chìa khóa để tính độ dốc)

Vì chúng ta sử dụng góc để tìm độ dốc, hãy làm theo các bước sau để đo góc của bề mặt nghiêng:

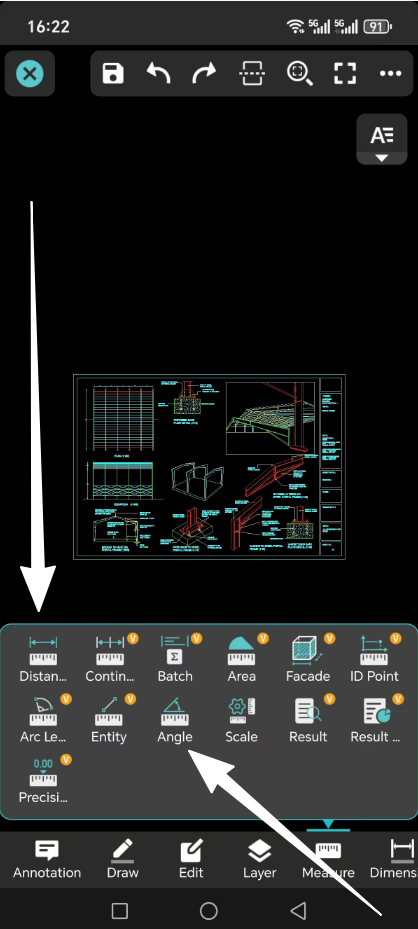

Ở trên cùng, nhấp vào tab “Đo lường”.

Chọn công cụ “Góc” (trông giống biểu tượng góc nhỏ: ∠).

Thực hiện theo các cú nhấp chuột sau:

Nhấp vào hai điểm để đặt đường ngang (ví dụ: cạnh dưới của đường dốc).

Nhấp vào điểm thứ ba để đánh dấu đường nghiêng (ví dụ: mép trên của đường dốc).

Công cụ sẽ hiển thị góc theo độ (ví dụ: 30°). Hãy ghi lại con số này—đây là số bạn sẽ sử dụng để tính độ dốc.

Bước 3: Tính độ dốc (2 cách, có ví dụ)

Sử dụng góc bạn đã đo để tìm độ dốc theo hai dạng phổ biến: dưới dạng phần trăm hoặc tỷ lệ.

Cách 1: Tính độ dốc theo phần trăm

Công thức:
Phần trăm độ dốc = tan(góc) × 100%
Ví dụ:
Nếu góc bạn đo được là 30°:
Sử dụng máy tính để tìm “tan(30°)” (hầu hết điện thoại hoặc máy tính đều có nút “tan”).
tan(30°) ≈ 0,577
Nhân với 100% để có được phần trăm độ dốc:
0,577 × 100% = 57,7%
Vì vậy độ dốc là khoảng 57,7%

Cách 2: Tính độ dốc theo tỷ lệ

Công thức:
Tỷ lệ độ dốc = 1 : (1 / tan(góc))
Ví dụ:
Sử dụng cùng một góc 30°:
Đầu tiên, tìm “tan(30°) ≈ 0,577” (giống như trước).
Tính “1 / tan(góc)”:
1 / 0,577 ≈ 1,732
Viết nó dưới dạng tỉ lệ:
1 : 1,732
Vì vậy, tỷ lệ độ dốc là khoảng 1 : 1,732

Bản tóm tắt

Công cụ đo góc miễn phí của DWG FastView giúp bạn dễ dàng tìm độ dốc. Lưu ý: công cụ này không cung cấp độ dốc trực tiếp—bạn chỉ cần đo một góc, sau đó sử dụng các công thức đơn giản ở trên để tính phần trăm hoặc tỷ lệ độ dốc. Công cụ này áp dụng cho mái nhà, đường, dốc và bất kỳ bề mặt nghiêng nào khác trong tệp DWG của bạn.
